1. Монокристальный рентгеновский дифрактометр P4 BRUKER


Монокристальный рентгеновский дифрактометр P4
Назначения

Монокристальный рентгеновский экваториальный четырехкружный дифрактометр P4 фирмы BRUKER предназначен для проведения рентгеновских экспериментов на монокристаллах. Дифрактометр обладает эйлеровской геометрией. Прибор снабжен программным обеспечением позволяющим определять и уточнять элементарную ячейку, симметрию, проводить эксперименты по набору массива рентгеновских отражений с последующей его обработкой. Полученные экспериментальные данные используются для расшифровки и уточнения кристаллической структуры.

Характеристики

Источник излучения: Mo рентгеновская керамическая трубка
Мощность трубки: 2000 Вт
Для монохроматизации рентгеновского излучения используется графитовый монохроматор
Регистрация отраженного излучения осуществляется стандартным сцинтилляционным точечным детектором.
Прибор снабжен низкотемпературной азотной приставкой, работающей в области температур от -30°C до -173°С


2. Рентгеновский порошковый дифрактометр

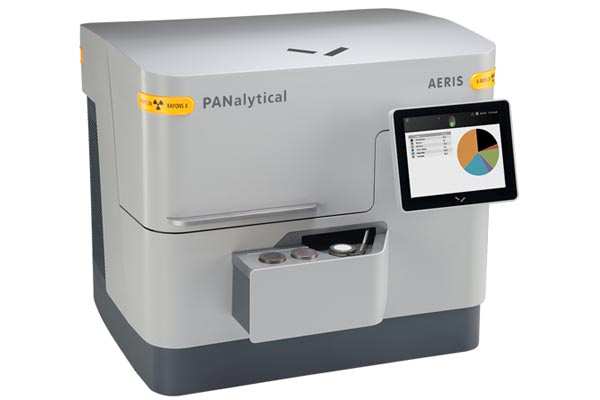

Aeris Malvern PANalytical B.V. (Нидерланды, 2020 г.)




Назначение прибора:

Дифракционная система Aeris предназначена для регистрации порошковых рентгенограмм. Дифрактометр обеспечивает быстрый, надежный и точный анализ фазового состава материала для решения широкого круга задач. Необходим для отслеживания фаз в синтезированном материале, определения полиморфизма. Для того чтобы получить массив кристаллографической информации, достаточно просто собрать данные рентгеновской дифракции при помощи Aeris и использовать комплект программного обеспечения HighScore.

Характеристики

Базовая система: Дифрактометр с фокусировкой по Брэггу-Брентано, с вертикальным θ-θ гониометром. Никелевые бета- фильтры (на прямой и дифрагированный пучки), приставка вращения образцов для держателей 51.5 мм, щели Соллера 0.04 радиана

Диапазон углов 2θ от -30 до 1450

Никелевые бета-фильтры (на прямой и дифрагированный пучки)

Приставка вращения образцов для держателей 51.5 мм

Щели Соллера: 0.04 радиана



3. Рентгеновский порошковый дифрактометр ARL X'TRA

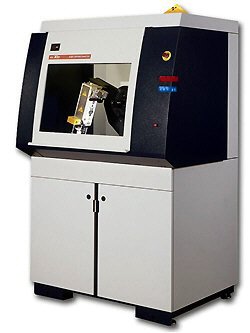

Рентгеновский порошковый дифрактометр ARLX'TRA

Назначение

Вертикальная дифракционная система тета:тета ARLX'TRA предназначена для проведения порошковых исследований. При использовании тета:тета гониометра проба остается неподвижной в горизонтальном положении, в то время как перемещаются рентгеновская трубка и детектор. Такая геометрия особенно рекомендуется для трудно устанавливаемых проб (порошки, жидкости, и т.д.). Дифрактометр снабжен программным обеспечением, позволяющим обрабатывать рентгеновские порошковые спектры, уточнять параметры элементарной ячейки, определять степень кристалличности, делать оценки размеров кристаллитов.

Характеристики

Диапазон углов 2θ: от -8° до 160°,

Система цифрового серво-привода высокого разрешения с оптическим декодором: точность декодера +/- 0.00025 градуса

Коллиматорные щели Соллера: 1.15°
Гибкая система щелей для отраженного излучения, постоянно подстраиваемой микрометром в диапазоне 0-10 мм.

В качестве источника рентгеновского излучения используется: Cu рентгеновская трубка
Максимальная мощность: 2000 Вт.

Регистрация рентгеновского излучения: Si полупроводниковый детектор

Область линейной скорости счета детектора: до 50000 имп./сек
Внутренний фон: ниже 0.1 имп./сек (кпд составляет практически 100% для рентгеновского Cu K±).

Анализируемые образцы: порошки (объемом не менее 0,7 см3) и компактные образцы с плоской поверхностью (размером не более 36*36*10 мм (длина, ширина, высота)).



4. Рентгеновский порошковый дифрактометр ДРОН-УМ2

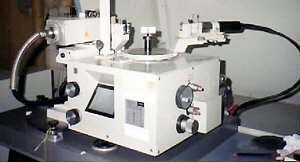

Рентгеновский порошковый дифрактометр ДРОН УМ-2

Дифрактометр ДРОН УМ-2 укомплектован гониометром БГ-0 (Carl Zeiss, Германия), что позволяет получать дифрактограммы порошковых материалов с высоким угловым разрешением (0.003 градуса). Для управления дифрактометром, накопления данных и фазового анализа порошков используются персональные компьютеры и несколько баз данных, включающих в себя полную базу JCPDS до 1999 года включительно. Имеющееся программное обеспечение позволяет выводить данные в стандарте, принятом для ICDD, а также уточнять параметры элементарной ячейки, рассчитывать теоретические дифрактограммы, определять величину области когерентного рассеяния. Для рентгенофазового анализа, как правило, достаточно 10 мг вещества.
